Qualitherm-EPS: droogbouwsystemen voor vloerverwarming

Qualitherm EPS



Qualitherm EPS

Het droogbouw Qualitherm EPS systeem bestaat uit elementen van 30mm dik 240KPA gexpandeerd polystyreen ( EPS).
Naast de duurzaamheid beschikt het materiaal ook over uitermate stabiele eigenschappen die voldoen aan het nieuwe bouwbesluit.

Net als bij het Qualitherm OKO-systeem zijn de verwarmingselementen afgewerkt met een ge´ntegreerde aluminium lamel met een omega-vormige sparing voor de 16mm meerlagen buis, welke zorg draagt voor goede warmte overdracht en verdeling. De systeem elementen zijn geschikt voor alle soorten afwerking.

De systeem elementen worden geleverd in twee hoofd varianten, RandZone(RZ): 125mm buis H.o.H. en AlgemeneZone (AZ): 250mm buis H.O.H. Naast de belangrijkste panelen is het gamma met een breed scala aan andere varianten leverbaar, welke bijdragen aan een snelle en eenvoudige installatie.

Heatnet droogbouw
Heatnet droogbouw
Heatnet droogbouw
Heatnet droogbouw
Het Systeem Qualitherm EPS bestaat uit Expanded polystyreen elementen (240Kpa) met aluminium lamellen erop verlijmd, met een voorgevormde omega sparing waar de 16mm meerlagen verwarmingsbuis exact in past. De standaard afmetingen van de elementen zijn 1000 x 500 x 30 mm en kan eenvoudig op maat gemaakte worden. De elementen kunnen direct op een vaste- of op een houtenvloer gelegd worden. Vloerafwerkingen zoals tegels, hout of carpet kunnen ge´nstalleerd worden op een dragend oppervlak zoals Fermacell of keramiek dekvloertegels. In tegenstelling tot andere fabrikanten adviseren wij om geen spaanplaat e.d. toe te passen.

Ideaal EPS systeem in de praktijk
Een voorbeeld van een houten vloer waarover het Ideaal EPS systeem is gelegd.
Hierover kan een parketvloer of een massief houten vloer gelegd worden.
Bij bedekking met tegels of laminaat moet er nog een laag Strongboard FL of Compact Floor Pro gelegd worden (zie hieronder de mogelijkheden)
In deze situatie werd het EPS Droogbouwsysteem voorzien van een Compact Floor Pro als temperatuur- en lastenverdeling.
Deze kan dienen als ondergrond voor alle soorten vloerbedekking. Bij bedekking met PVC of gietvloer adviseren we vooraf nog wel te egeliseren.



Download hier de specificaties van het Ideaal EPS Droogbouwsysteem (klik op afbeelding voor PDF file)


Ideaal EPS Droogbouwsysteem in combinatie met parket of massief houten vloeren

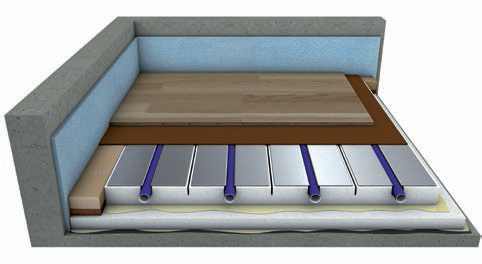

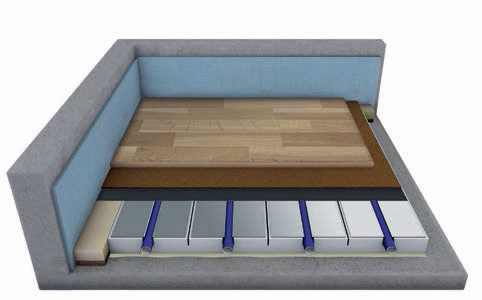

Ideaal-EPS Direct belegd met parket
Ideaal-EPS Direct belegd met parket
+ extra isolatielaag

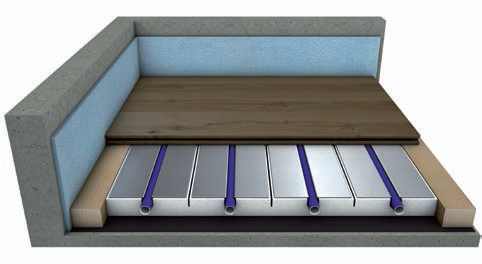

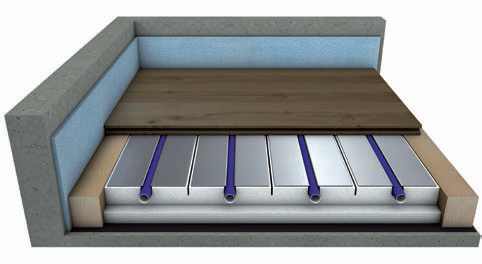

Ideaal-EPS Direct belegd met massief hout
Ideaal-EPS Direct belegd met massief hout + isolatielaag
Ideaal EPS Droogbouwsysteem in combinatie met Strongboard FL

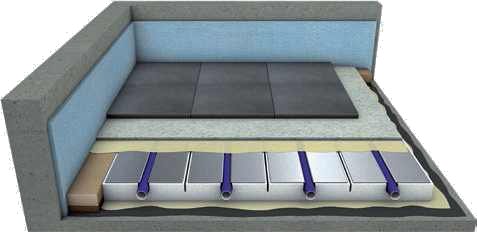

Ideaal-EPS met strongboard FL
t.b.v. tegels/natuursteen

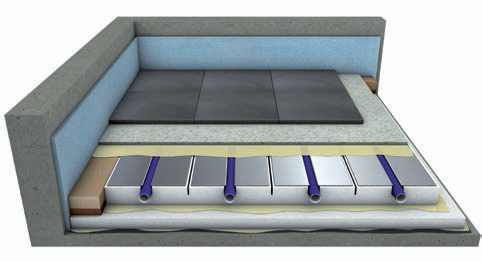

Ideaal-EPS met strongboard FL
+ extra isolatielaag
t.b.v. tegels/natuursteen

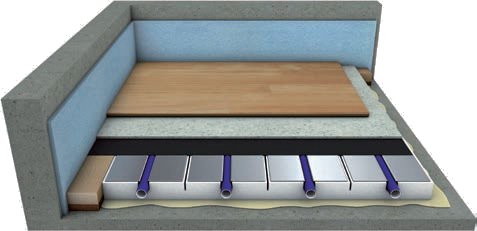

Ideaal-EPS met strongboard FL
t.b.v laminaat

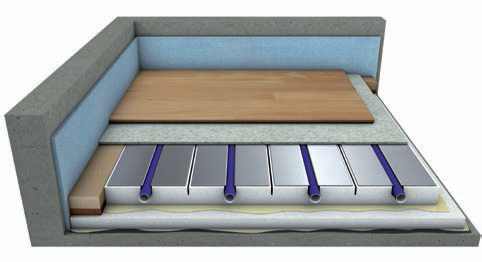

Ideaal-EPS met strongboard FL + isolatielaag
t.b.v. laminaat
Ideaal EPS Droogbouwsysteem in combinatie met Compact Floor PRO

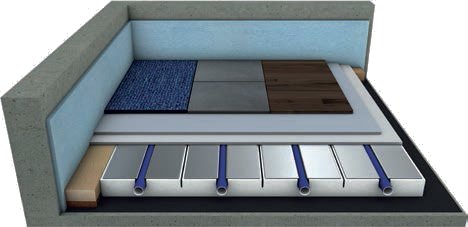

Ideaal-EPS met Compact Floor PRO
t.b.v.alle soorten vloerbedekking

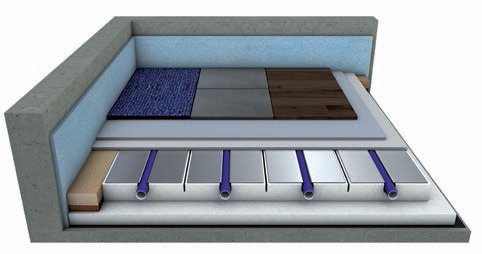

Ideaal-EPS met Compact Floor PRO
+ extra isolatielaag
t.b.v.alle soorten vloerbedekking
Tabellen warmteopbrengst Ideaal EPS Droogbouwsysteem

Warmteopbrengst tabel Ideaal-EPS
in combinatie met Strongboard FL

Warmteopbrengst tabel Ideaal-EPS
zonder strongboard FL of Compact Floor

Warmteopbrengst tabel Ideaal-EPS
in combinatie met Compact Floor PRO

Warmteopbrengst tabel Ideaal-EPS
in combinatie met Fermacell 20 mm

Warmteopbrengst tabel Ideaal-EPS
in combinatie met Fermacell 25 mm
