Qualitherm-EPS NEO20: droogbouwsysteem voor vloerverwarming, slechts 20 mm opbouwhoogte

Qualitherm EPS NEO20





HEATNET BIEDT NEO20 DROOGBOUWSYSTEMEN VOOR 16 MM VERWARMINGSBUIS!

DROOGBOUWSYSTEEM MET ISOLATIE MET EEN HOOGTE VAN SLECHTS 20 MM

NEO20: het 20 mm droogbouw vloerverwarmingsysteem met een opbouwhoogte van slechts 20 mm

De maximaal beschikbare opbouwhoogte is altijd belangrijke zaak bij de wens van vleorverwarming bij renovatie.
Met IDEAL NEO 20 biedt Heatnet een droogbouwsysteem waarbij een geringe opbouwhoogte van slechts 20 mm een winst oplevert van 10 mm ten opzichte van het succesvolle EPS30 systeem.
IDEAL NEO 20 bestaat uit de innovatieve isolatie Neopor® en heeft een drukspanning van 240 kPa net als bij het EPS30 systeem, zodat deze systemen uitwisselbaar zijn.

In combinatie met de thermisch geleidende CompactFloor® PRO wordt de totale opbouwhoogte slechts 30 mm en is een hoge belastbaarheid te realiseren.

Ondanks de geringe opbouwhoogte van het IDEAL NEO 20 systeem kan een 16 mm verwarmingsbuis worden toegepast, zodat warmteopbrengst en drukverliezen gelijk zijn aan het EPS30 systeem.
De buisafstand bedraagt 125 of 250 mm.

Daarmee voldoet ook NEO20 aan de volgende uitgangspunten voor droogbouw vloerverwarming:

  • Alle systeemelementen beschikken altijd over warmte-isolatie
  • De warmte geleiden delen zijn altijd van aluminium
  • De warmte geleidende elementen zijn altijd verlijmd



    Download datablad

    Download HIER de technische gegevens van NEO20

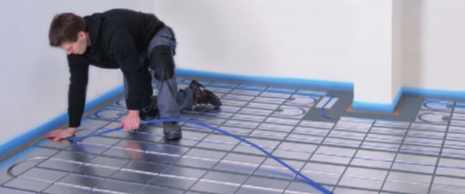

    Snelle montage



    Het IDEAL NEO 20-systeem, met een opbouwhoogte slechts 20 mm, is een uitbreiding op het IDEAL EPS 30 droogbouwsysteem met een opbouwhoogte van 30 mm.;br: Voordeel van het IDEAL NEO 20 systeem is de vermindering van de opbouwhoogte met 10 mm, en tegelijkertijd geschikt voor een verwarmingsbuis met een diameter van 16 mm.
    Warmte en drukverliezen zijn dus identiek aan de IDEAL EPS 30

    De installatie van de systeemelementen is gebaseerd op de gebruikelijke, eenvoudige principe van het IDEAL systeem.
    De 0,5 mm dikke warmtegeleidende aluminium zijn al gemonteerd op het NEOPOR en in de buisvormige kanalen met een omega-vorm is de 16 mm buis optimaal te bevestigen.
    De nadien aan te brengen vloerbedekking kan (bijna) direct op de verwarmingselementen worden gelegd.

    IDEAL NEO 20 kan tevens worden gecombineerd met alle conventionele dekvloermethoden en is bijzonder geschikt voor droogbouw.
    In combinatie met innovatieve hooogwaardige thermische lastenverdeelplaten, zoals Compact Floor, wordt een zeer hoge warmteoverdracht en een snelle opwarming bereikt.
    IDEAL NEO 20 is bijzonder energiezuinig.

    Te combineren met:

    • Strongboard FL voor laminaat en tegels
    • Compact Floor voor praktisch alle gangbare soorten vloerbedekking



    Voordelen IDEAL NEO 20 systeem

    • Voor systeemleveranciers
      • technisch compatibel zijn met de IDEAL EPS 30
      • Flexibiliteit en efficiency in één systeem
      • Extra toepassing als gevolg van lagere bouwhoogte


    • Voor de installateur
      • Eenvoudig te installeren vloerverwarming met lage bouwhoogte
      • In combinatie met Compact Floor een inbouwhoogte van 40 mm incl. vloerbedekking mogelijk
      • Zelfs met geringe hoogte, toepassing van de 16 mm buis mogelijk

    Technische gegevens

    Grondplaat Neopor®-Plaat EPS 032 DEO; 240kPa
    Warmtegeleiders Aluminium met omega profiel (ondaan van scherpe kanten)
    Warmtegeleidend vermogen 0,032 W/mK
    Warmteweerstand0,54 m² K/W
    Drukspanning240 kPa bij 10 % zonder te vervormen volgens DIN EN 826
    Brandbaarheid Euroklasse E volgens DIN EN 13501-1
    Bestemd voor buisdiamtgerø 16 mm

    Het Omegaprofiel waarborgt een
    goede warmteoverdracht van de 16 mm verwarmingsbuis
    Geen scherpe randen aan het profiel
    Geen kans op beschadiging van de verwarmingsbuis

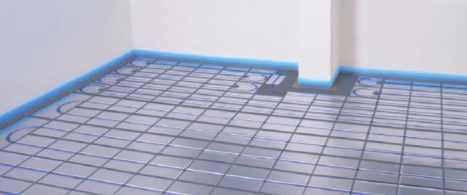

    Ook in de bochten: aluminium warmtegeleiders Platen eenvoudig op maar te maken
